2020/01/14
ECU製造ラインの多面取り基板向け フラッシュオンボードプログラマ『NETIMPRESS acorde』の販売を開始します
通信ボーレート、内部処理を高速化しフラッシュマイコンへの書き込み時間を短縮

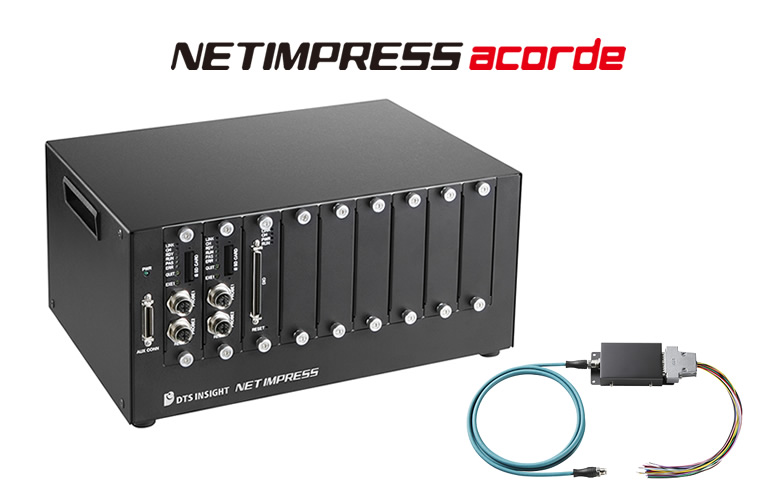

株式会社DTSインサイト(本社:東京都渋谷区、代表取締役社長 浅見 伊佐夫)は、車載ECU製造ラインで幅広くご利用頂いているフラッシュオンボードプログラマNETIMPRESSシリーズ「G-NETIMPRESS」の後継モデルのマルチチャンネルプログラマ『NETIMPRESS acorde』(ネットインプレス アコルデ)を、2020年2月20日(木)より販売を開始します。
『NETIMPRESS acorde』は、ECU製造ラインの多面取り基盤に搭載されている大容量フラッシュメモリ内蔵マイコンに対応し、最適なプログラミング環境をご提供できるよう基本設計から一新しました。
外来ノイズの影響を受けにくい差動通信をターゲットとの通信に採用し、プログラマ本体の内部グランドも強化することでノイズ耐性を向上させました。従来製品比4倍の通信ボーレートを実現し、最大通信速度40Mbpsの高速化を実現しました。
製品仕様は、ベースユニット本体にモジュールタイプのプログラマユニットを最大9台までの任意台数を搭載することが可能です。各プログラマユニットは2chのプローブコネクタを装備しており、複数デバイスを搭載するECUにプローブケーブルを切り替えることなく、シーケンシャルに書き込みを実行できます。
Digital I/Oモジュールを利用することで、ユーザーシステムと信号の送受信を行いI/Oの状態に応じて接続されているプログラマモジュールの制御を実行します。
【 NETIMPRESS acorde の概要 】
特徴
汎用性:
- SDカードに対して定義体ライセンスを追加することで、1台のプログラマで各種フラッシュデバイスへのプログラミングが可能
- プローブケーブルは本体に対してロジックライセンスを追加することで、様々なプログラミングインターフェースを拡張することが可能
- CAN/CAN-FD用プローブケーブル(PHX410)にて、CAN/CAN-FDによるEOLでの利用が可能
高速性:
- 高速プログラミングインターフェース搭載 最速40Mbps
- PC-プログラマ間のGigabit Ethernet通信による高速ファイルダウンロードを実現
- SDカードへの高速アクセスによりプログラミング時間の短縮を実現
- SDカード内での品種フォルダ切り替え時間も既存機種から大幅に短縮
信頼性:
- 32Gbyteの大容量・高速データストレージ(専用SDカード)を採用
- プローブ差動通信を採用し、最長10mでのプログラミングを実現。ノイズ耐性を強化
拡張性:
- データ暗号化機能を搭載
- ターゲットインターフェースを2ch搭載。基板上の複数のフラッシュデバイスに対し、接続を変えずにシーケンシャルなプログラミングが可能
- バーコードリーダー接続用RS-232Cインターフェースを搭載し、バーコードによる品種切り替えが可能
- Digital I/Oモジュールが拡張可能で、ユーザーアプリケーションからライン設備との連携制御が可能
- ライン制御ソフト開発向けDLL SWX610およびSWX640を提供

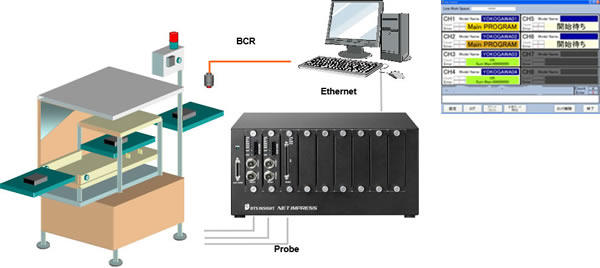

PCオペレーション イメージ
PCに接続されたバーコードリーダー(BCR)で基板上のバーコードを読み取り、ユーザーPCアプリに接続されたNETIMPRESS acordeに対して、品種フォルダの切り替えを行い、複数のフラッシュデバイスに対して、同時にプログラミングを行います。インサーキットテスターやファンクションテスターなどの設備と連携が可能です。ログファイルの保存も可能ですのでトレーサビリティ管理にも適しています。

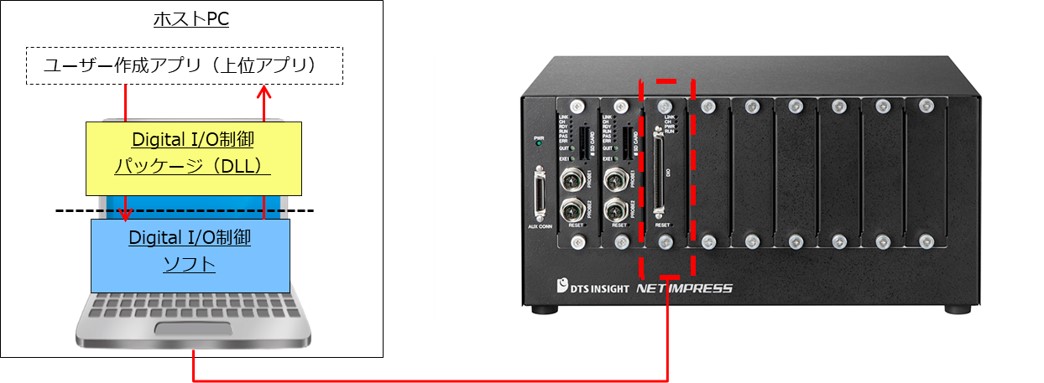

Digital I/O制御ソフト/制御パッケージ システム構成
NETIMPRESS acordeのDigital I/Oモジュールは、ユーザーシステムと接続されたI/O信号とDigital I/O制御ソフトとの中継用モジュールとなります。
制御ソフトはEthernet経由でDigital I/Oモジュールへ信号の送信・受信を行い、I/Oの状態に応じて接続されているプログラマモジュールの制御を実行します。

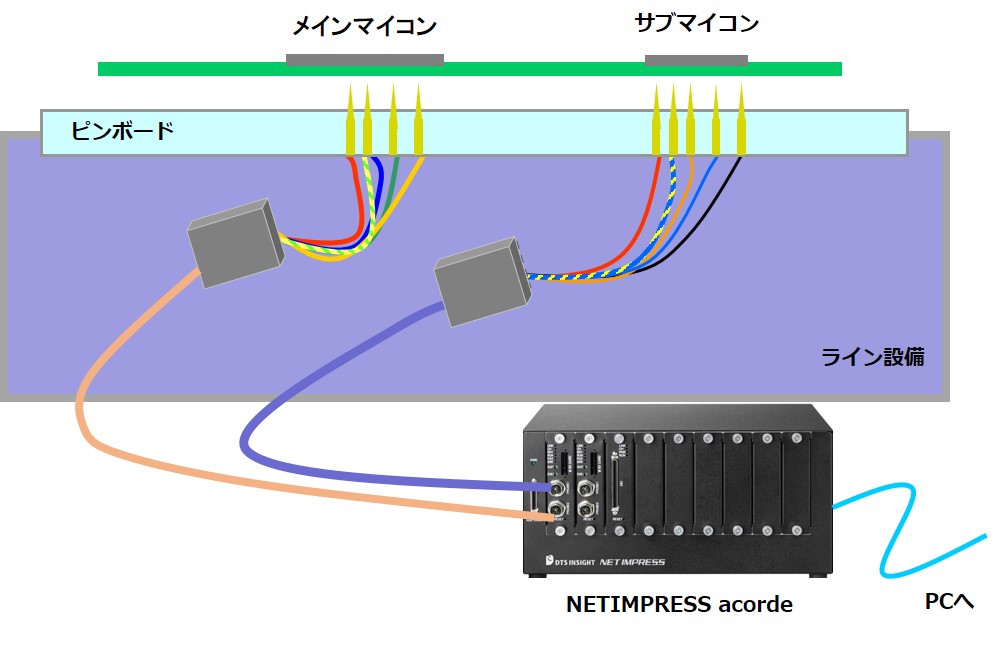

2ch プローブケーブル
NETIMPRESS acordeは1つのプログラマモジュールに対してプログラミングインターフェースを2ch搭載しており、メインマイコンとサブマイコンが搭載されている基板に対して、ライン設備内でのリレー切り替え無しで、シーケンシャルにプログラミングすることが可能です。
プログラミング時間比較
デバイス | 容量 | プログラミングI/F | コマンド | NETIMPRESS next従来モデル | NETIMPRESS acorde新モデル |
---|---|---|---|---|---|
デバイスA | 4Mbyte | シリアル | EPR | 48秒 | 34秒 |
デバイスB | 16Mbyte | JTAG | EPR | 94秒 | 74秒 |
EPR:Erase(消去)・Program(書き込み)・ReadVerify(ベリファイチェック)の一連動作
PC-プログラマ間通信速度
操作 | ファイルサイズ | NETIMPRESS next従来モデル | NETIMPRESS acorde新モデル |
---|---|---|---|
オブジェクトダウンロード(バイナリデータ) | 8Mbyte | 46秒 | 6秒 |
オブジェクトダウンロード(Sレコードデータ) | 23.5Mbyte | 166秒 | 13秒 |
YIMフォルダダウンロード | 10Mbyte | 80秒 | 6秒 |
