コミチャン向け

法定同録サーバ

監視・同録を一つの筐体に統合
障害に強く長期サポートにも対応

お気軽にお問合せください

ケーブルテレビ放送局様向けのご案内です

法定同録でお困りではないでしょうか?

  • ☑ 法定同録機器の老朽化
  • ☑ サブチャンネルが録れない
  • ☑ データ放送が録れない
  • ☑ 自動上書きができない

信頼性 ✕ 堅牢制

ICMSシリーズ

全国100局以上の地上/BS局様で稼働中

  • 障害に強い

    障害に強い 障害に強い

    HDDと電源を冗長化、万一の障害時はSNMPトラップに加えメール通知が可能

  • 長期保証

    長期保証 長期保証

    1Uモデルの保守対応は納入後6年、3Uモデルの保守対応は納入後最長10年対応(オプション)

  • サポート

    サポート サポート

    万一のトラブル発生時に安心の24時間365日コール受付にて対応いたします

コミチャン向け法定同録サーバ

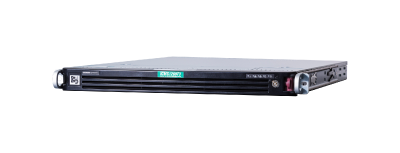

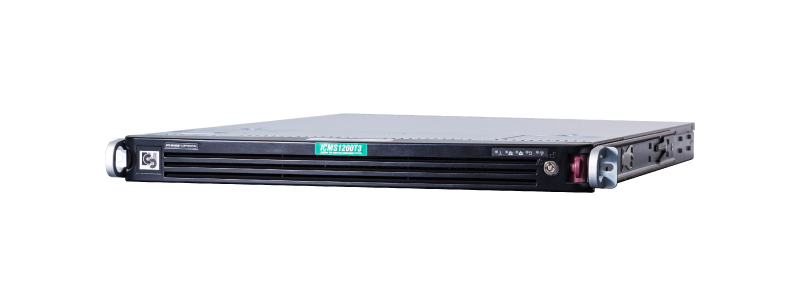

ICMS1200T3/A1ミニ同録サーバ ICMS1200T3/A1ミニ同録サーバ

最大4ch同録

ミニ同録サーバ ICMS1200T3/A1

機能を必要最小限に絞った低コスト&省スペースモデル

保守対応 納入後6年間

放送TS 追加同録
オプション

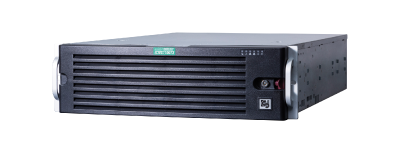

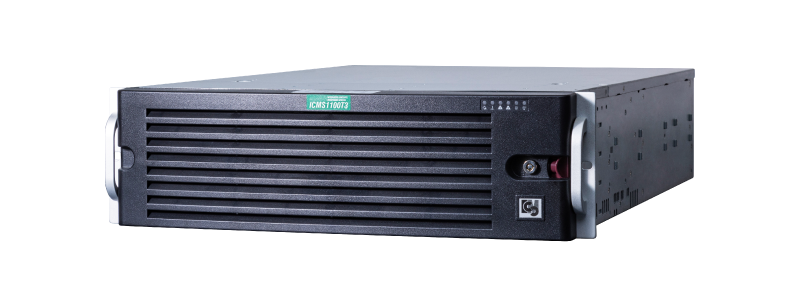

ICMS1100T3多点同録サーバ ICMS1100T3多点同録サーバ

最大6ch同録

多点同録サーバ ICMS1100T3

サブチャンネル含め最大6チャンネルまで同録

保守対応 納入後最長10年間
オプション

放送TS 追加収録

機能

01 01

 データ量を抑えた多チャンネルEco同録

  • 映像をダウンコンバートし多チャンネルを長期同録
    • ICMS1100T3 ：93日間×6チャンネル
    • ICMS1200T3/A1 ：93日間×4チャンネル
  • 共通：H.264動画圧縮、解像度480ｐ
映像をダウンコンバート 映像をダウンコンバート
02 02

 専用ソフトICMS Playerでかんたん再生

  • トリックプレーが簡単にできる専用ソフトウェア塔載（Windows10/11対応）
  • 静止画ファイル、動画ファイルの作成が可能（JPG、MP4など）
icmsplayer
ライセンス追加で複数のPCから手軽に閲覧可能 ライセンス追加で複数のPCから手軽に閲覧可能
03 03

 全ての放送コンテンツを３ヶ月収録

  • 映像音声
  • 副音声
  • データ放送
  • 字幕
  • EPG
全ての放送コンテンツ 全ての放送コンテンツ
04 04

 HDDと電源を冗長化

  • 万一の障害時はSNMPトラップに加えメール通知が可能
HDDと電源を冗長化 HDDと電源を冗長化
メール通知
05 05

 監視・解析オプション

  • 簡易TS監視および異常発生時の放送TS収録(プリトリガ)が可能
  • ラウドネス値、モスキート音検知など音声解析が可能
TS監視 TS監視

オプション（共通）

オプション名 形名 備考
OA閲覧ライセンス追加 706644 同時アクセス1端末追加
簡易TS監視 /LA PSI/SI周期、TOTジッタ、PID周期
ラウドネス測定 /LN 同録データからラウドネス値を計算

仕様

形名 ICMS1200T3/A1 ICMS1100T3
型式名 ICMS1200T3/A1ミニ同録サーバ ICMS1200T3/A1ミニ同録サーバ 706646/A1/RS/HQ　標準モデル
706646/A1/RS/RT/HQ　フルTS同録拡張オプション付モデル		 ICMS1100T3多点同録サーバ ICMS1100T3多点同録サーバ 706645/A1/RS/HQ
入力 TS（DVB-ASI BNC75Ω）4本　ノンスクランブル信号
188Byteおよび204Byte
収録フォーマット 映像 : H264　音声 : スルー（AAC、MPEG2-Audio）
サイズ : 標準720x480p　ビットレート : 0.7Mbps～5Mbps
形式 : TS形式（188Byte）
収録時間 3カ月（93日）/チャンネル（最大4チャンネルまで） 3カ月（93日）/チャンネル（最大6チャンネルまで）
保存形式 動画 : ICMS2、TS-188、MPEG2 PS、WMV、MP4
静止画 : jpg、bmp、png、gif
メタデータ 番組情報を含む PSI/SI、データ放送、字幕
RAID構成 RAID10（ソフトウェアRAID）

[ 標準モデル ]　HDD-8TB×4本（実質16TB）
[ /RTモデル ]　HDD-12TB×4本（実質24TB）		 RAID10（ソフトウェアRAID）
HDD-8TB×4本（実質16TB）
アラーム出力 SNMPトラップ、メール通知
形状 1U筐体 3U筐体
寸法 439mm×44mm×649mm 439mm×133mm×649mm
重量 14kg 26kg
電源 AC100-240V（50/60Hz)　二重化電源
最大消費電力 300VA 340VA
備考 ICMSコントローラ、OA閲覧ライセンス1本添付
関連製品のご紹介

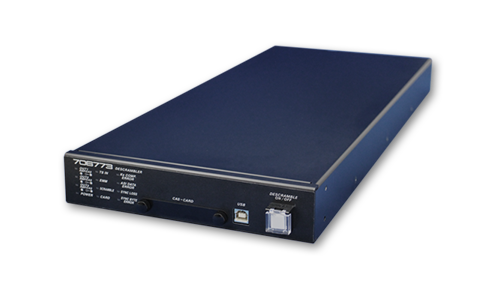

ISDB-T/Sデスクランブラ
ISDB-T/Sデスクランブラ ISDB-T/Sデスクランブラ

・RMP方式に対応(706773・706775)
・Ks鍵比較機能でサイマル運用を強力にサポート(706673)
・EMM途絶検出機能搭載
・A-CAS方式に対応(706776)
・3ポート出力　※ポート毎にデコード方式を設定可能(706773、706775)
・電源二重化
■チューナー内蔵タイプ
・地デジチューナー（706773/T1）
・BS/CSチューナー（706771/T2）

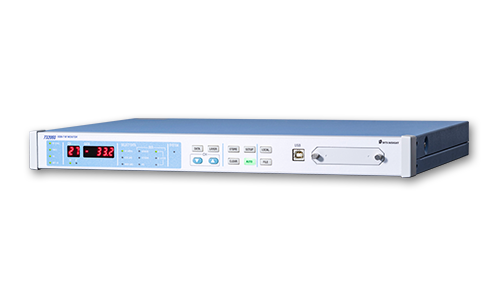

ISDB-T　電波モニタ
ISDB-T　電波モニタ ISDB-T　電波モニタ

・入力レベル、C/N、MER、各階層BERの測定で放送波の品質を定量的に把握
・簡易TS監視機能搭載
復調したTS信号の同期バイト/PAT監視機能搭載
・ネットワークID比較機能搭載
・ネットワークIDロギング機能搭載

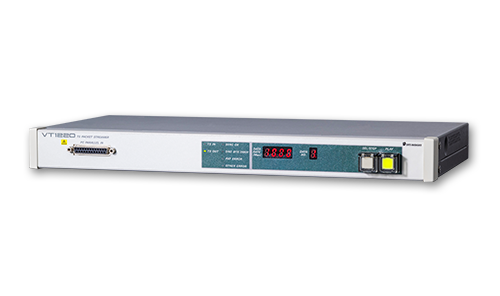

MPEG2-TSパケットストリーマ
MPEG2-TSパケットストリーマ MPEG2-TSパケットストリーマ

ＨＤＤレスおよびＦＡＮレス設計により長期連続稼働が可能
■活用シーン
・簡易データ放送送出装置
・文字スーパー送出装置
・ＴＳお待ち送出装置
・各種ＴＳ試験信号発生装置
