自動プログラミングシステム
APX1000

量産向け高精度搬送・高速デバイス書き込みを実現

自動プログラミングシステム APX1000

フラッシュメモリ内蔵マイコンに搭載されるソフトウェアサイズは増加し、製造ラインではフラッシュメモリへの書き込み時間が生産タクトタイムに大きな影響を与えています。その影響を回避するためにオフラインでデバイスに書き込みを行う自動プログラミングシステムが注目されています。
「自動プログラミングシステムAPX1000」は、最大20 トレイ/時間あたり最大1000個のデバイス搬送能力と2台のCCDカメラ搭載(搬送部および位置補正)により高精度・高速にデバイスに書き込みを行い生産性の向上を実現します。DTSインサイトの書き込み技術を採用することにより高速プログラミングを実現しました。また各種デバイスへの対応はライセンス(SDカード)を追加するだけで可能になります。さらに車載向けセキュリティ機能搭載マイコンにも対応しています。

APX1000のこだわりポイント

【車載マイコンのセキュリティ機能対応】

  • セキュリティマイコン・データ暗号化対応
  • 「つながるクルマ」「コネクテッドカー」のCASE時代に向けて交通インフラ情報網との接続が普及するなかで、車載ネットワークに繋がれた車載制御マイコンがハッキング攻撃に備えたセキュリティ機能を実装したマイコンが増えております。

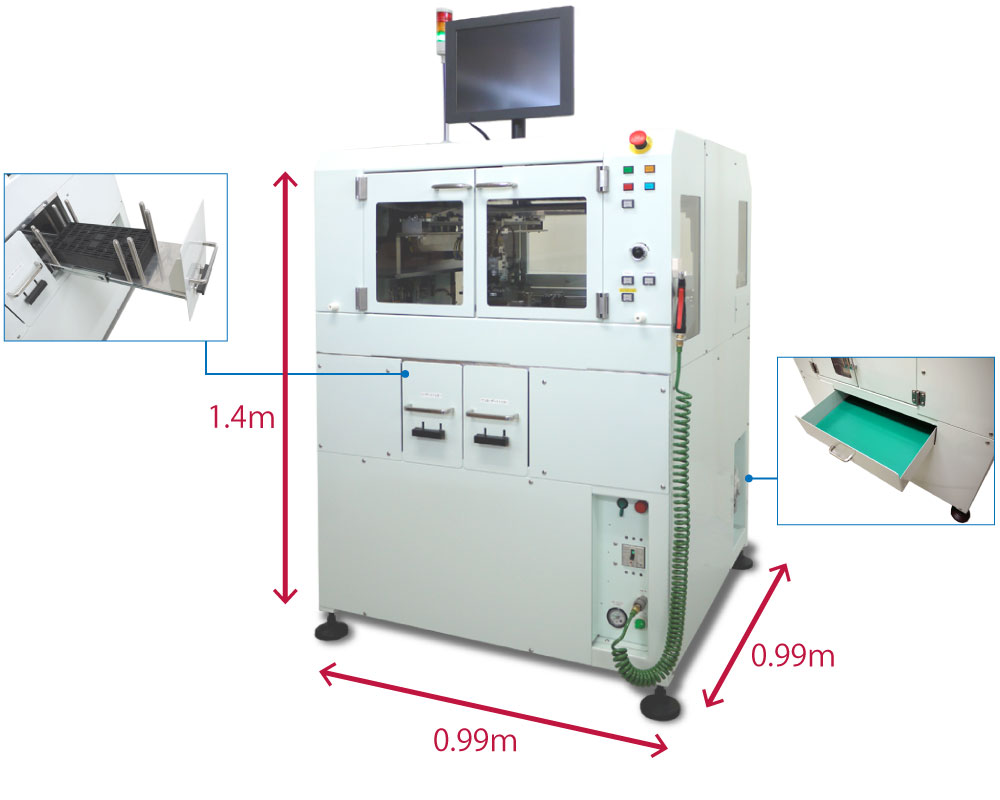

【現場の有効活用を頂くための省スペース化】

  • 床面積1㎡以下での設営可能
  • 工場内の占有面積を抑えレイアウトしやすいハード設計としました。背面の引出しはメンテナンス用品や交換用アダプタ等の収納に便利です。
    ※突起物を除く。

【生産性向上のために】

  • 1000個/時間の高生産性。20トレイ段積み
  • 長時間の無人化も可能です。品種の切替えによるアダプタ、ソケット開閉ステーの交換も工具レスで簡単、短時間に行うことができます。
    ※対象デバイス、トレイにより異なる場合があります。

APX1000のこだわりポイント

APX1000の特長

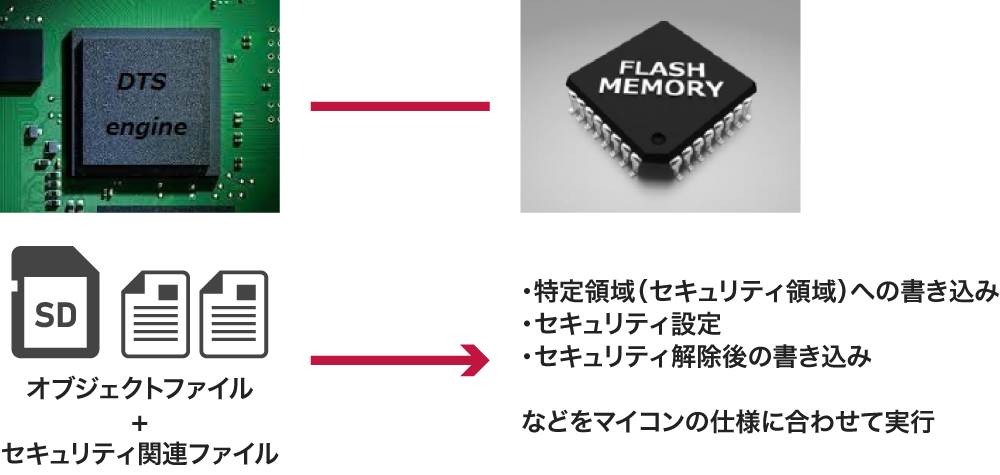

【セキュリティ対応】

各種マイコンのセキュリティ
HSM(Hardware Security Module)対応

  • Infineon社製
  • Traveoシリーズ セキュリティマーカー
    Traveo2シリーズ Sflash、 eFUSE
    Aurixシリーズ UCB
  • ルネサス エレクトロニクス社製
  • RH850シリーズ オプションバイト
  • STマイクロ社製
  • SPC58シリーズ DCF/UTEST

APX1000の特長 セキュリティ対応

【CCDカメラにより調整レス】

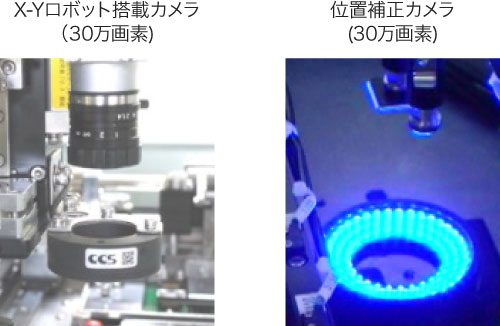

X-Yロボット搭載カメラは、ソケット位置情報自動取得(自動ティーチング機能)し、デバイスリードにストレスを与えることなく、ソケットへの実装を行います。
位置情報自動取得は、位置補正カメラが搬送用ヘッドに吸着されたデバイスの位置状態によって取得を実現しています。

APX1000の特長 CCDカメラにより調整レス

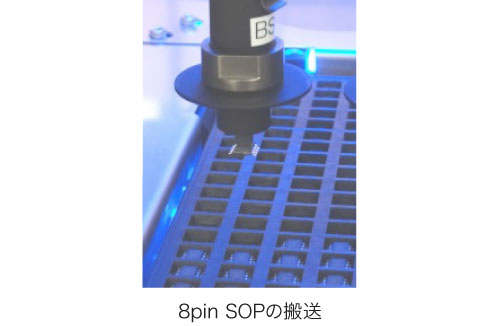

【4㎜×4㎜の小デバイスにも対応】

高性能CCDカメラによりデバイスの傾きや位置を自動認識し、補正しながらソケットやトレイに高精度に実装いたします。
最小4㎜×4㎜から最大20㎜×20㎜までのデバイスサイズに対応いたします。
また、オプションの200万画素カメラに変更することで、最大32㎜×32㎜までのデバイスに対応することも可能です。

APX1000の特長 4㎜×4㎜の小デバイスにも対応

APX1000(自動プログラミングシステム)の製品仕様

プログラマ DTSインサイトの書き込み技術を採用 8個書き(標準)、16個書きへの拡張可能(有償)
制御PC/ソフト Windows10 Professional   日本語版制御ソフトウェア (1 式)
書込み時間 6sec/MB(Infineon社製 TC36x) 5sec/MB(Renesas社製 RH850/E1L) ※P.Rの時間
対象デバイス FlashROM搭載マイコン、SPI FlashROM
対象パッケージ 最大20㎜×20㎜(リード含む) 、最小4㎜×4㎜(リード含まずモールドのみ)のパッケージサイズ
※200万画素CCDカメラ搭載の場合は、最大32㎜×32㎜(リード含む)
対象トレイ JEDEC準拠トレイ ※バキュームパッドにて吸着できない形状の場合対応不可
トレイステージ 4トレイ(空トレイ、供給トレイ、収納トレイ、NGトレイ)
対象ソケット オープントップ型  ソケットストローク:8㎜以下
ソケット開時高さ:12㎜~20㎜以下 ソケット開閉力:8.1Kg・f以下
搬送能力 1デバイス搬送、実装、排出、収容時間(1トレイ平均)
オープントップソケット: 3.6 秒
※画像処理時間を含む。トレイ搬送時間は含まず。対象デバイス、トレイにより異なります。
画像処理機能 搬送部搭載CCDカメラ: 30万画素  位置補正CCDカメラ: 30万画素
※オプションで200万画素対応可。
ロボット精度 X,Y,Z 軸:繰り返し位置決め精度 ±0.022㎜
θ 軸  :繰り返し位置決め精度 ±0.072°(0°~360 °まで動作可能)
電源/エアー AC200V 20A 三相 50/60Hz / 0.5MPa(外部供給エアーは 0.5MPa 以上)
サイズ/質量 約 D990×W990×H1400㎜ (三色パトライト等、突起物を除く) / 約 450 Kg

性能、品質等の向上に伴い、おことわりなしに記載内容を変更させていただくことがあります。
