生産ライン向け多チャンネル対応フラッシュプログラマ
NETIMPRESS acorde

製造ラインの多面取り基板に搭載された
複数のフラッシュマイコンへの同時書き込みが
可能なオンボードライター

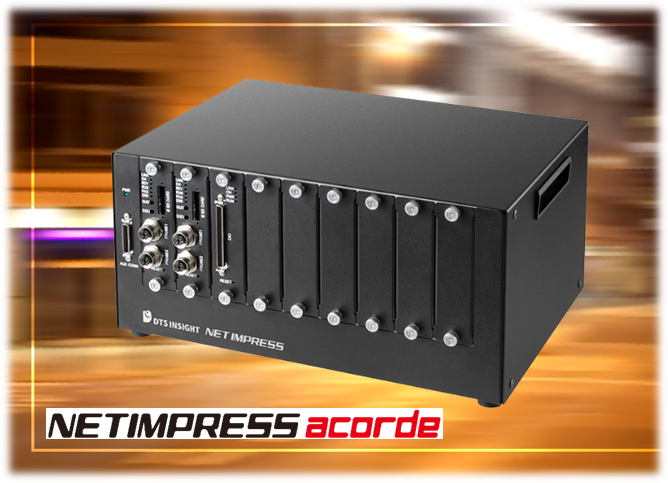

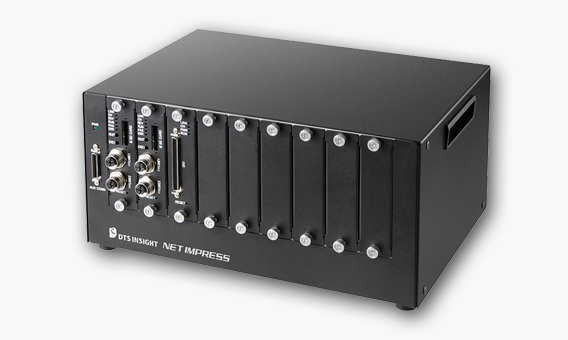

生産ライン向け多チャンネル対応フラッシュ・プログラマ NETIMPRESS acorde

概要(多様化・多品種化の製造に期待されるプログラマ)

これまでの「モノづくり」の生産現場では、少品種の製品を高品質で安く大量に生産し、早く市場に供給するQCD(Quality、Cost、Delivery)向上を目指してきました。現在の成熟した時代では、顧客のニーズが多様化し、市場が要求する「モノづくり」は多品種化した製品の少量生産に変化しています。変化する生産現場の課題は、多様化・多品種化する製品製造でQCD向上を実現することです。 電子製品の製造ラインは、少品種多量・多品種少量での生産性の効率化とコストダウンの実現に、一枚のプリント基板(Printed circuit board:PCB)に「単一品種の複数実装」「異なる品種の混合実装」などの多面取りPCBの製造が普及しています。

NETIMPRESS acorde は、少品種多量・多品種少量化に適応可能なマルチなフラッシュプログラマです。製品構成は、ベースユニット(AFX200)に通信・電源を装備し、プログラマユニット(AFX210)、Digital I/Oユニット(AFX220)が最大9ユニットの増設が可能なプログラマ・システムです。
多面取りPCBに実装した複数フラッシュ内蔵マイコンに対しては、同一オブジェクトファイルの一括プログラミング、異なるオブジェクトファイルおよび異なるマイコン品種でも一括プログラミングが可能となります。 また品種ロット切り替え時の段取り替えの高速化対応や、生産ラインの立ち上げ確認用にオフライン操作が可能なメンテナンスユニット(AFX230)もご用意しております。

【主な特徴】

  • プログラマ製品(avant)機能をユニットカードに搭載(プログラマユニット)
  • 独立したプログラマユニット(SDカード搭載):
    個々にプログラミング環境の保存が可能
  • 生産ロットの段取り替えは1秒で高速切り替え
    SDカード内フォルダ切り替えで次ロットのプログラミング環境に変更
  • 生産ラインの現場ニーズに応じて最大9ユニットまで拡張可能
  • 通信速度を大幅スピードアップ(従来機種の比較)
    (PC-プログラマ間通信時間を1/10以下、書き込み時間は30%程度を短縮化)
  • 生産設備の親和性を強化
    他の生産ライン設備・基板検査治具との連携向けのDigital I/Oユニットを用意
  • メンテンナスユニットを個別製品として準備
    現場設備の増設・特設・仮設などの調整用に、装置の定期検査・保守などに

NETIMPRESS acorde

充実したユニット拡張:最大18マイコンまでをプログラミングサポート

生産ラインの製造現場のニーズに応じて、柔軟に搭載するユニット構成が変更可能なシステムです。最大で9ユニットまで搭載することが出来ます。
プログラマユニットは、プローブケーブルが2CH接続装備のユニット仕様に機能アップしましたので、最大で18個のフラッシュマイコンのプログラミングが可能となります。(但し、プログラマユニットの2CHはプローブ毎の切り替え操作となります)Digital I/Oユニットは1台でデジタル入力信号が32ch、デジタル出力信号が32chの監視・制御が可能な製品です。製造負荷が高くなる複数のマイコンが実装されたPCBには快適な製造設備です。

NETIMPRESS acorde搭載可能なユニット例

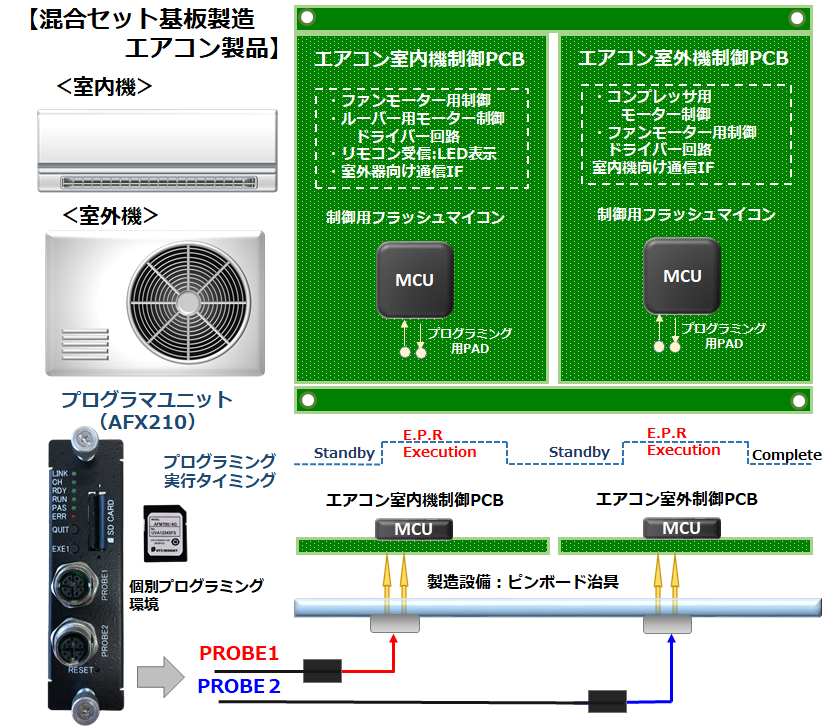

プログラマユニット(AFX210)の効果的な活用のしかた

生産ラインでのプログラマの活用シーンでは、メイン・サブとなる二つのフラッシュ内蔵マイコンをプログラミングすることが多くあります。従来製品ではプローブケーブルが1chしか接続できないため、二つのマイコンに対応するには、二つのプログラマユニットを用意し、マイコン対応のプローブケーブルを切り替えるために電気的な干渉を防ぐための電磁リレーの付加回路などが必要でした。
プログラマユニット(AFX210)では、これまでの効率化・コスト的な問題を解消するために一つのユニットにプローブケーブルを2ch接続可能な製品に致しました。プログラマユニット(AFX210)毎にSDカードが実装されており、個々のプローブに対応するマイコンのプログラミング環境は独立して保存することが可能です。 AFX210ならば異なるマイコン品種でも一つのユニットで対応が可能となりますので、製造現場におけるプログラミングの活用範囲が広がります。

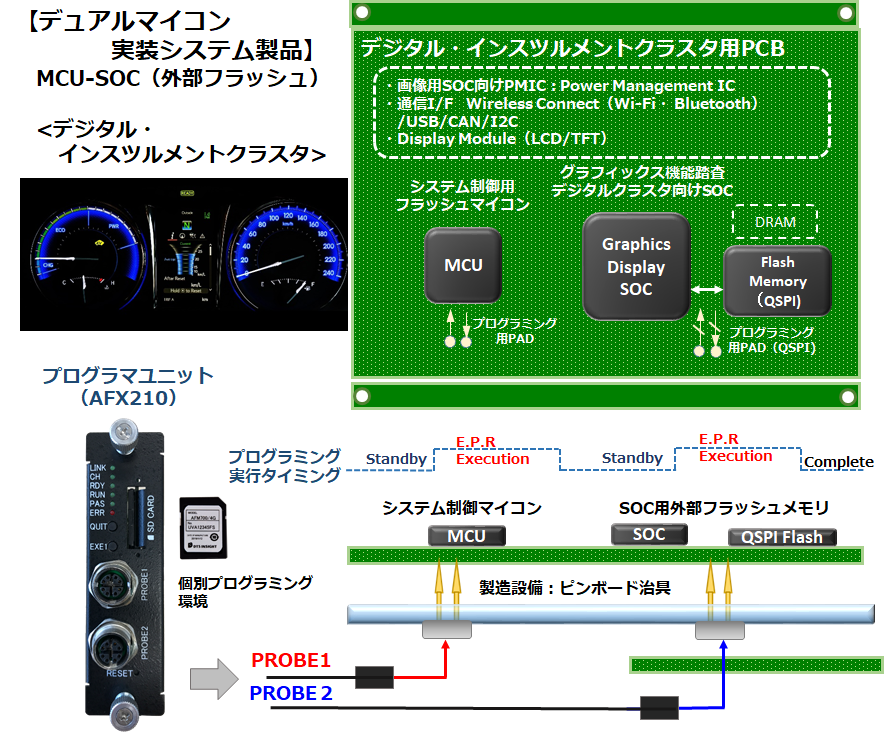

プログラマユニット(AFX210)を効果的に活用して頂くために、二つのマイコンがPCBに実装されたユースケースの活用例をご紹介させて頂きます。

プログラマユニット(AFX210)の効果的な活用のしかた

プログラマユニット(AFX210)の効果的な活用のしかた

一括同時プログラミングで、生産性タクトタイムアップします

製造コストの低減、生産性効率アップなどのQCD向上として、生産ラインでは製造可能なワークサイズのプリントPCBに複数の製品回路を面付けした多面取りPCB製造が一般的になっております。生産ラインでの多面取りPCBに実装されたフラッシュマイコンのプログラミングには、NETIMPRESS acordeの一括同時プログラミングが生産タクトタイムの大幅短縮に貢献致します。

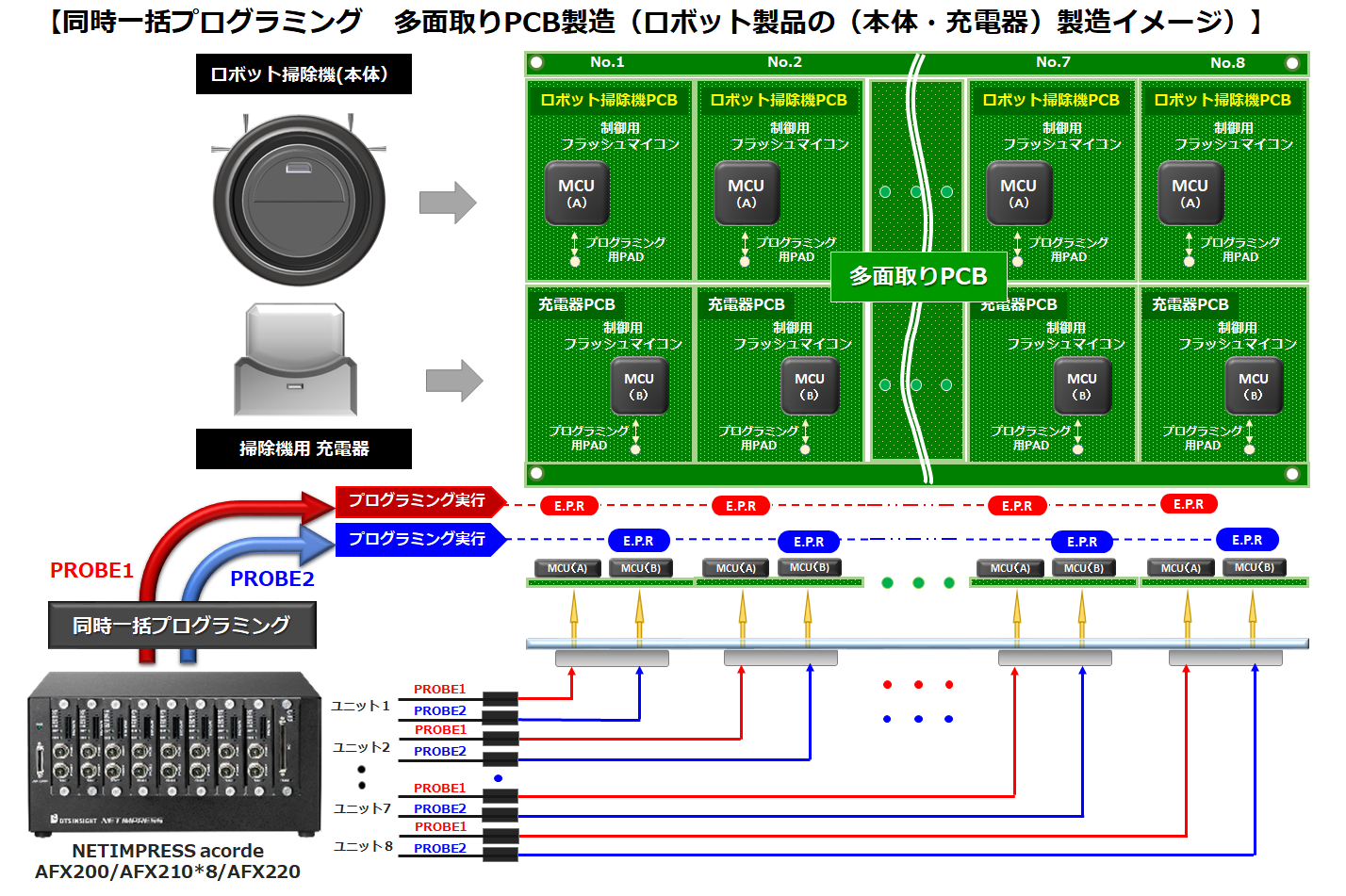

以下に、16個のフラシュ内蔵マイコンが実装された多面取りPCB製造にプログラミング対応例として、NETIMPRESS acordeシステム構成と一括同時プログラミングのイメージをご紹介します。

同時一括プログラミング

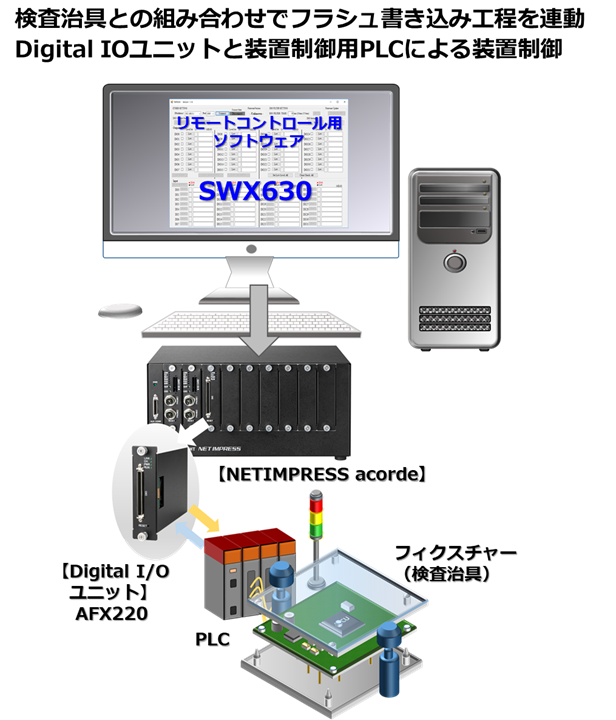

プログラミング製造工程を、お客様の製造装置と連動するには

NETIMPRESSシリーズでは、生産設備における基板検査治具フィクスチャー、ICT(インサーキットテスター)などの装置と、多くの連携した実績を積んできました。 生産ライン製造装置に連動するためにNETIMPRESS acordeでは、新たにDigital I/Oユニット(AFX220)製品をラインナップに追加致しました。Digital I/Oユニット(AFX220)は、デジタル信号入力32ch、デジタル信号出力32chの入出力インターフェース用のユニットです。他の設備機器の連携向けに入力監視や装置制御するためのユニット製品です。

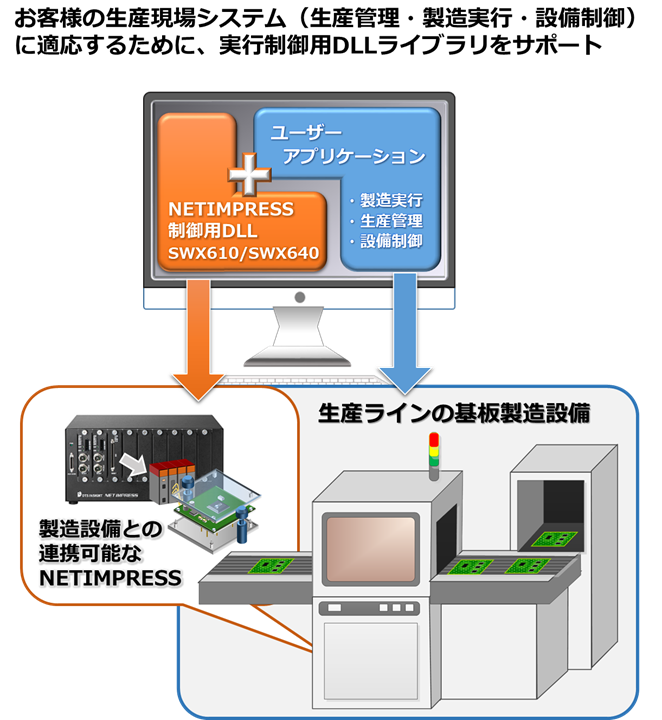

お客様の製造設備アプリケーションの製造シーケンスに「フラッシュプログラミングの実行制御」を組み込むには、Digital I/Oユニットと専用のリモートコントロールソフトウェア(SWX630/SWX640)をご利用頂くことで容易に制御が可能となります。 新設の製造設備、フィクスチャー冶具の現場調整や試験的な信号出力の動作確認などに、Digital I/O制御ソフトウェア(SWX630)をサンプルソフトウェアもご用意しております。その現場調整および連携動作の確認後に、Digital I/O制御パッケージのDLL(SWX640)をお客様の製造アプリケーション(製造実行システム、装置制御、生産管理システム)実装の開発にご利用ください。

プログラミング製造工程を、お客様の製造装置と連動するには

プログラミング製造工程を、お客様の製造装置と連動するには

NETIMPRESS acordeシリーズの製品仕様

NETIMPRESS acordeシリーズの製品仕様を以下にご紹介します。

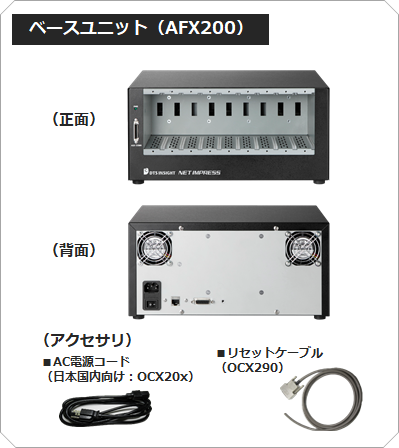

●ベースユニット(AFX200)

ベースユニットは電源・通信・ユニット搭載用バックプレーン・冷却ファンを装備したacorde本体です。

【表示LED・操作SWとコネクタ】

<正面> ・表示LED:電源LED
・メンテナンスユニット(AFX230)コネクタ
・ユニット搭載用スロット(最大9ユニット)
<背面> ・操作SW:電源SW
・AC電源コードコネクタ・Ethernetコネクタ
・リセットコネクタ(プログラマユニット向け)

【基本仕様】

・HOSTインタフェース:ETHERNET
(10BASE-T/100BASE-TX/1000BASE-T)
 9-PORT HUBを内蔵
・保存環境 -5~50℃ ・動作温度 5~40℃
・外形寸法 340(W)×250(D)×159(H)mm
・質量 7.6kg
・電源 AC100-240V 50-60Hz (最大2.8A)

【アクセサリ(別売り)】

・AC電源コード(日本国内向け OCX20x)
・リセットケーブル (OCX290)

ベースユニット(AFX200)

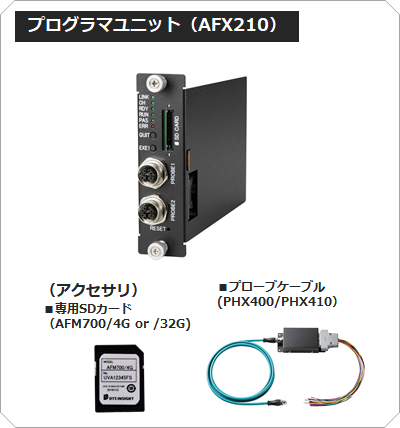

●プログラマユニット(AFX210)

フラッシュROM内蔵マイコン・マイコンの外部バスに接続されたフラッシュROMに高速プログラミングを行うためのユニットです。ターゲット接続プローブケーブルを2CH接続可能です。プログラム環境・条件(定義体ライセンス登録)を保存可能なSDカードスロットを搭載しております。

【表示LED・キーSW・接続コネクタ】

・プローブケーブルコネクタ 2CH
 (丸型コネクタ M12メス 8極)
 適応プローブ:PHX400/PHX410
・操作キー:QUIT・EXT・RESETキー
 (パネル内に埋め込みキーSWを実装)
・表示LED:LINK/CH/RDY/RUN/PAS/ERR

【基本仕様】

・保存環境 -5~50℃ ・動作温度 5~40℃
・外形寸法 31(W)×165(D)×113(H)mm
・質量 300g

【アクセサリ(別売り)】

・専用SDカード (AFM700/4G or /32G)
・プローブケーブル(PHX400/PHX410)

プログラマユニット(AFX210)

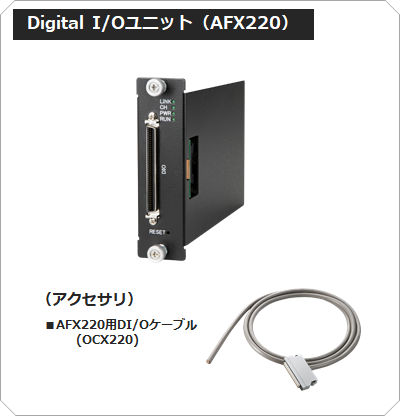

●Digital I/Oユニット(AFX220)

Digital I/Oユニットは,生産設備・装置と連携するために、デジタル入出力を各32ポート制御するためのユニットです。

【表示LED・キーSW・接続コネクタ】

・DI/Oケーブルコネクタ 1ch
 (DX20-80S(ヒロセ電機株式会社))
 接続対象ケーブル:OCX220
・操作キー:RESET(パネル埋め込みキーSW)
・表示LED:LINK/CH/PWR/RUN

【基本仕様】

・保存環境 -5~50℃ ・動作温度 5~40℃
・外形寸法 31(W)×165(D)×113(H)mm
・質量 300g

【アクセサリ(別売り)】

・AFX220用DI/Oケーブル(OCX220)

Digital I/Oユニット(AFX220)

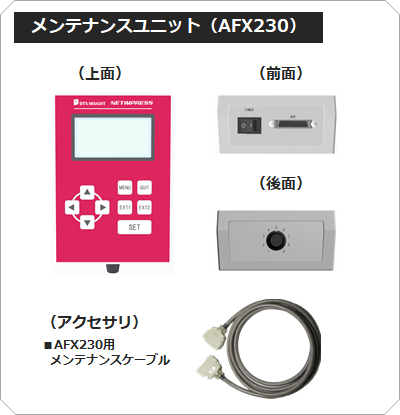

●メンテナンスユニット(AFX230)

メンテナンスユニット(AFX230)は、プログラマユニット及びDigital I/Oユニットをオフラインでスタンドアロン操作するためのユニットです。
底面のトグルスイッチによりスタンドアロン操作するユニットを切り替えることができます。

メンテナンスユニット(AFX230)

NETIMPRESS avant/acorde 共通アクセサリ製品仕様

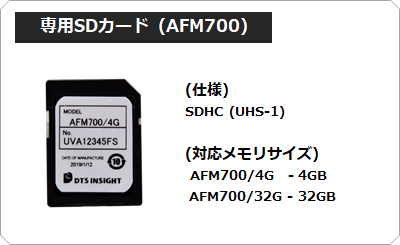

●専用SDカード(AFM700)

AFX100/AFX210製品向けの専用SDカードです。 高速データアクセスの最大32GBのメモリサイズ(UHS-1規格)まで対応しています。
プログラミング環境データは、従来品同様にYIMフォルダに保存されます。プログラミングの活用では、YIMフォルダを瞬時に切り替えて次の対象マイコンに変更することが可能です。

●ライセンス(定義体)

NETIMPRESS avant/acordeは汎用のフラッシュプログラマです。各社フラッシュプログラミングプロトコルに対して定義体(通信用ファームウェア)ならびにプローブロジック(物理インターフェースに対応するロジックファームウェア)をライセンス提供しております。SDカードにライセンスを追加することで対応デバイスを拡張することが可能です。

専用SDカード(AFM700)

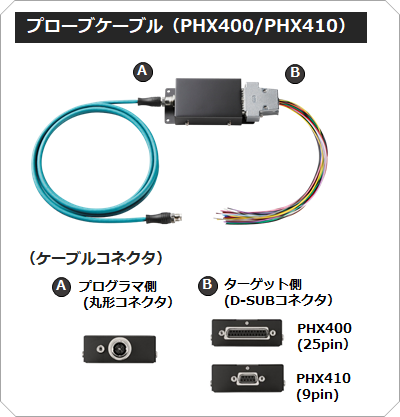

●プローブケーブル(PHX400/PHX410)

PHX400は様々なインターフェースに対応するマルチインターフェース対応プローブケーブルです。
初期設定でシリアル、SPIを標準対応し、プローブロジックライセンスを追加することで対応インターフェースを拡張することができます。
PHX410はCAN/CANFD用プローブケーブルです。 自動車などのECU生産ラインの最終工程(EOL:End-of-Line)で行われる一部のデータ書き換えなどにご利用頂けます。

【基本仕様】

・ケーブル長:
 プログラマ側 2m/ターゲット側 30cm
・接続コネクタ
 プログラマ側 丸形コネクタ 8pin
 ターゲット側 D-SUBコネクタ
 (PHX400:25pin・PHX410:9pin)
・外形寸法  65(W)×95(D)×25(H)mm

プローブケーブル(PHX400/PHX410)

【プローブロジックライセンス】

プローブロジック(物理インターフェースに対応するファームウェア)をライセンス提供しております。
ライセンスをご購入プローブにインストールすることでプローブインターフェースへ対応することが可能です。

・PLX410 : シリアル プローブロジックライセンス( PHX400 に標準インストール済みです)
・PLX420 : JTAG プローブロジックライセンス(有償) PHX400 用
・PLX430 : SWD プローブロジックライセンス (有償) PHX400 用
・PLX440 : QSPI プローブロジックライセンス (有償) PHX400 用
・PLX460:BDM プローブロジックライセンス (有償) PHX400 用
・PLX450 : CAN/CANFD プローブロジックライセンス (PHX410 に標準インストール済みです)

NETIMPRESS avant/acorde 共通製品仕様

プログラミングスピード・ファイルダウンロード性能の高速化

高速プログラミング実現の為、ターゲット通信ボーレート、PC通信ボーレートならび内部処理を高速化しています。
ターゲットとの通信ボーレートは最大40Mbps、PCとの通信はGigabit Ethernetで接続され8Mbyteのバイナリファイルを5秒でダウンロードすることが可能です。

プログラミング時間比較

デバイス 容量 プログラミングI/F コマンド AF430
従来モデル
AFX100/AFX210
新モデル
デバイスA 4Mbyte シリアル EPR 48秒 34秒
デバイスB 16Mbyte JTAG EPR 94秒 74秒

EPR:Erase(消去)・Program(書き込み)・ReadVerify(ベリファイチェック)の一連動作

PC-プログラマ間通信速度

操作 ファイルサイズ AF430/HSM
従来モデル
AFX100
新モデル
オブジェクトダウンロード(バイナリデータ) 8Mbyte 46秒 6秒
オブジェクトダウンロード(Sレコードデータ) 23.5Mbyte 166秒 13秒
YIMフォルダダウンロード 10Mbyte 80秒 6秒
