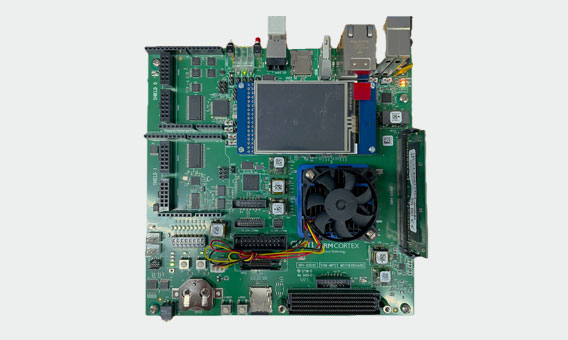

Arm® Cortex®-M Prototyping System (MPS3+)
概要
MPS3+ボードは、大容量のFPGAを搭載したIoT開発プラットフォームです。このボードでは、ArmCortex-Mクラスに加えて、中小規模のArmCortex-AおよびCortex-Rクラスのコアも搭載できるほど高度な組込み設計を実装でき、さまざまな拡張コネクタにより、その他のシステムを接続できます。MPS3+ボードには、Xilinx Kintex Ultrascale XCKU115-1FLVB1760C FPGA、サポート・ロジック、およびFPGAとI/Oインターフェースへのアクセスを提供するペリフェラル・インターフェースが搭載されています。また、イーサネット、タッチスクリーン、オーディオ、VGA、SPI、GPIOなどの便利な周辺機器も搭載されています。
以下の特徴があります。
- MPS2+ボードの5倍のFPGA容量に加え、SO-DIMMコネクタ、大容量のメモリにより、Linuxアプリケーションを実行するCortex-Aクラスシステムのような高度な設計を実装可能。
- 多彩な拡張コネクタ、ペリフェラル(例: USB 2.0、イーサネット、microSDカードスロット、カラータッチスクリーン)、ポート(例: オーディオ、HDMI、UART)により、さまざまなアプリケーションの開発を加速できます。
プラットフォーム仕様
| Board name (short) | MPS3+ |
|---|---|
| FPGA | ・Xilinx Kintex Ultrascale KU115 FPGA, 1,451k logic cells ・Support for encrypted FPGA images and Partial Reconfiguration |
| Memory | ・8MB BRAM ・4GB DDR4 SODIMM (by default, upgradeable to 8GB) ・16GB eMMC ・8MB QSPI Flash |
| Debug | ・JTAG ・10-pin Cortex debug connector ・20-pin Cortex debug and ETM connector ・16-bit Trace Mictor connector ・ILA for ChipScope ProTM / IdentifyTM ・CMSIS-DAP support |
| Board peripherals | ・USB2.0 Dual port Host Controller ・10/100Mb Ethernet Controller ・uSD-Card slot ・Audio (line in/out and mic) ・QSVGA Colour Display & Touch Screen - 8-bit parallel interface ・HDMI 1.2 PHY ・Four Virtual UARTs over USB CONFIG PORT ・Eight user LEDs/switches ・Two user push buttons ・Real time clock ・Six programmable clocks |
| Expansion | ・Two Arduino Expansion connectors ・Four PMOD connectors ・FMC-HPC connector - Up to 160 I/Os |
| 外形 | 170x170mm mini ITX |
| Applications | ・Prototyping of embedded devices: Cortex-M and small Cortex-A and Cortex-R processors. ・Features a SO-DIMM connector and a large amount of memory to store code. ・Allows implementation of small Cortex-A class systems running Linux applications. Many ports (including, but not limited to audio and HDMI) and expansion connectors enable development of a wide range of applications. |
| Benefits | ・FPGA capacity 5x larger than MPS2+ ・A wide range of connectors and peripherals ・Prototype Linux applications |
