Arm® Cortex®-M Prototyping System
Arm® Cortex®-Mベースの設計に最適
カスタムロジックを搭載可能なFPGA搭載

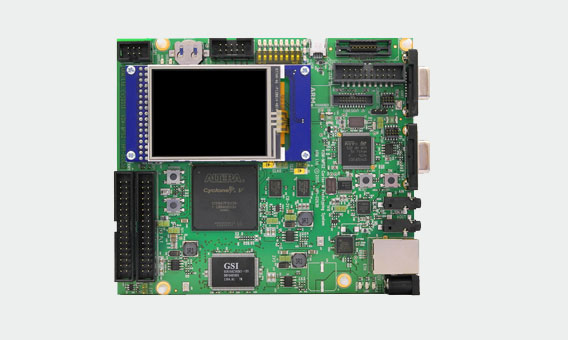

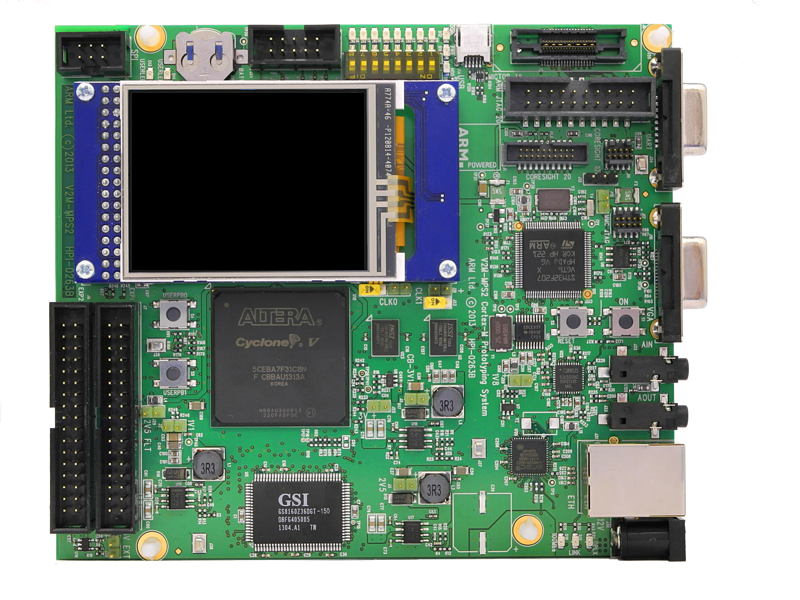

Arm® Cortex®-M Prototyping System (MPS2+)概要
概要
Arm® Cortex®-M Prototyping System (MPS2+)は、Arm® Versatile™ Expressファミリの一部として提供される手頃な価格の開発ボードです。このプラットフォームは、さまざまなデバッグオプションを含むArm® Cortex®-Mベースの設計をプロトタイピングするための比較的大きなFPGAを提供します。また、PSRAM、イーサネット、タッチスクリーン、オーディオ、VGA、SPI、GPIOなどの便利な周辺機器も搭載されています。 MPS2+には、すべてのArm® Cortex®-Mプロセッサの暗号化されたFPGA実装が付属しています。このプラットフォームは、Arm® Cortex®-Mファミリ用のArm® Mbed™を使用したオンラインソフトウェア開発をサポートしています。
以下の特徴があります。
- サンプルデザインとソフトウェアサポートによるArm® Cortex®-Mの高速FPGAプロトタイピングが可能
- Arm® Cortex®-M3とArm® Cortex®-M0 DesignStartを含むArm® Cortex®-Mファミリの設計、プロトタイプ作成、評価が可能
- すべてのArm® Cortex®-Mプロセッサをサポートする低コストのFPGA開発プラットフォーム

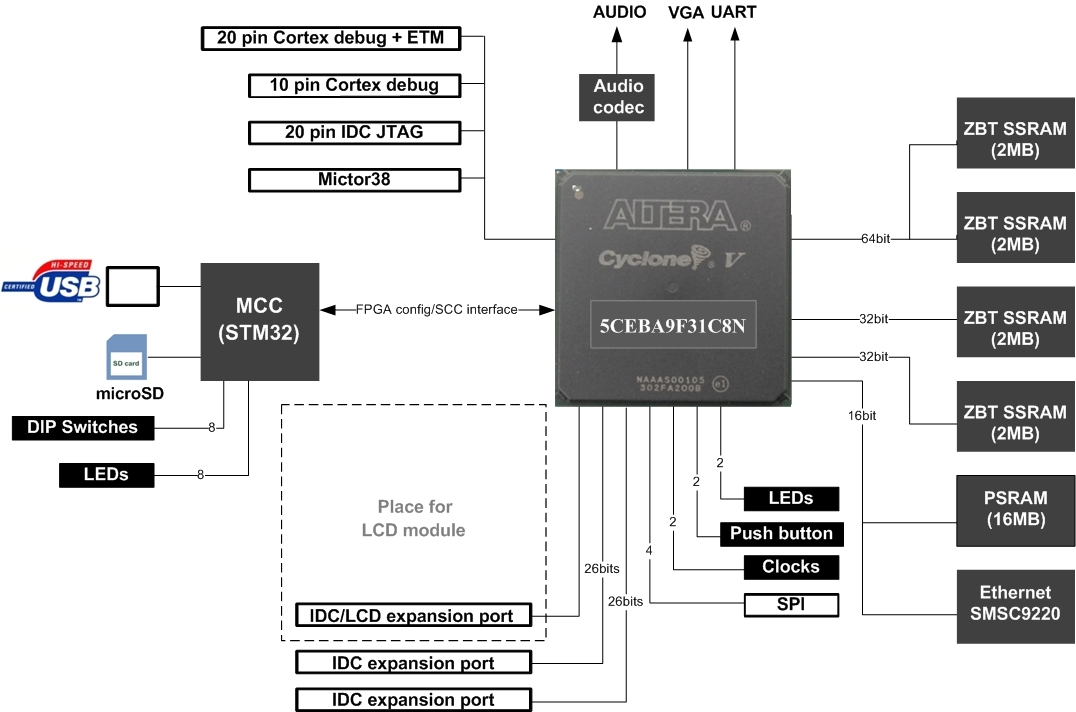

プラットフォーム仕様
| Board name (short) | MPS2+ |
|---|---|
| 型番 | V2M-MPS2-0318C |
| PCB番号 | HBI-263C |
| 20mV以上の測定精度(Vshunt) | ±5% |
| データシート | Arm® Cortex®-M Prototyping System+ Datasheet |
| マニュアル | Technical Reference Manual |
| FPGA 容量 | 300K LE |
| 外形 | 160x120cm |
| SRAM | 8MB single cycle SRAM 16MB PSRAM |
| Video | QSVGA touch screen panel 4bit RGB VGA connector |
| Audio | Audio Codec |
| Debug | Arm® JTAG20 connector Arm® parallel trace connector (MICTOR38) 20 pin Arm® Cortex® debug connector 10 pin Arm® Cortex® debug connector ILA connector for FPGA debug |
| 拡張 | GPIO SPI |

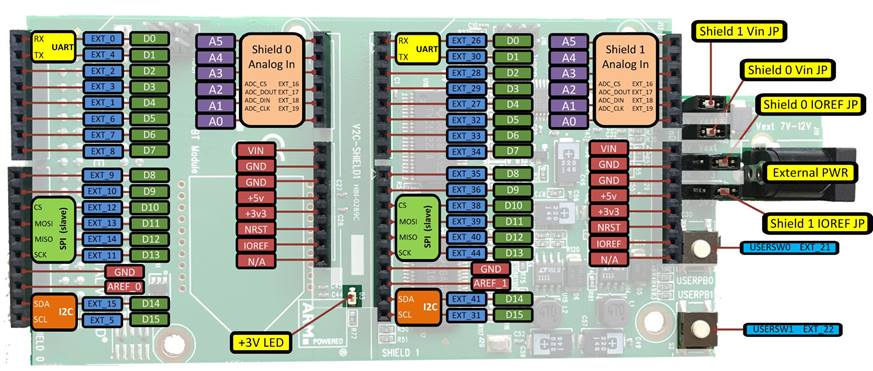

Arduino用アダプタ
MPS2+プラットフォームは、Arduinoボード用のArm®アダプタを使用して、Arduino®シールドをサポートします。これはMPS2+のGPIOコネクタに接続する拡張ボードで、最大2つのArduinoシールドを接続することができ、拡張オプションの利用シーンが広がります。アプリケーションノートAN502で、この仕組みについて詳しく説明しています。

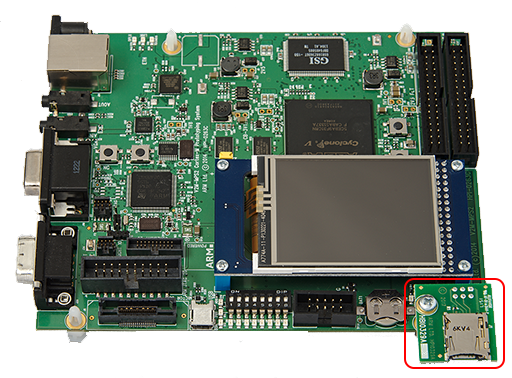

uSDCARD SPI アダプタ
MPS2+プラットフォームは、Arm® uSDCARD SPIアダプタを使用してuSDカードをサポートします。これはMPS2+のSPIコネクタに接続する拡張ボードで、最大1枚のuSDカードを接続できます。アプリケーションノートAN532で、これがどのように機能するかを説明しています。
