IoTデバイス開発支援ソリューション概要

LPWA、Bluetooth SMART、特小無線、Wi-Fi、3G/LTE、など各種無線規格に対応したIoTデバイスをお客様のオリジナルデザインで提供します。要求仕様に基づき、通信モジュールと各種センサーをパッケージ化、筐体デザインから機構設計、回路・基板設計、ファームウエア開発、試作から量産まで承ります。

企画・仕様策定

システム設計

IoTデバイス開発支援ソリューション
  • 仕様策定
  • 機構案作成
  • 筐体デザイン

開発・デバッグ
(設計/製造/評価)

ハードウェア開発

IoTデバイス開発支援ソリューション
  • 回路設計
  • 基板設計
  • 基板製造・部品実装
  • 試作機製作

開発・デバッグ
(設計/製造/評価)

ソフトウェア開発

IoTデバイス開発支援ソリューション
  • OSポーティング
  • ファームウエア開発
  • デバイスドライバ開発

生産

製造・生産

IoTデバイス開発支援ソリューション
  • 金型製作
  • 製造・組立
  • 出荷検査
  • 梱包・納品

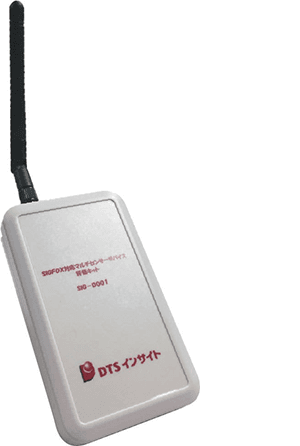

Sigfox対応マルチセンサーデバイス評価キット
センサーキットによりIoTデバイス・システムを“すぐに” 構築可能!

特長

  • キット内容:マルチセンサデバイス本体(右写真)+ Sigfoxクラウドサービスアカウント
  • Sigfox通信モジュールと各種センサーの組み合わせにより簡単に試せる評価キットです
  • 各種センサーを搭載しているのでアプリケーションにあった評価が可能です
  • 電池で動作が可能なのでフィールドでの評価に最適です
  • Sigfox RCZ3J P1認証、TELEC取得済み通信モジュールを標準搭載
  • Sigfox対応マルチセンサーデバイス評価キットをベースにセンサーの追加、変更、
  • オリジナルデザインのケースを製作します

注意・制限事項

  • 本評価キットは評価以外の目的(例:商用利用など)で使用することはできません
  • 評価・デモ用試作品(非売品)のため機能・性能を保証するものではありません
  • 一部機能に制限があります(詳細はお問い合わせください)
  • センサーデバイスの実用化を検討されているお客様に評価用として無償でお貸出します
  • その他、 詳細はお問い合わせください

IoTデバイス開発支援ソリューション

仕様

項目 仕様
通信モジュール RF WF923(SMK製)、Sigfox規格対応
電源 2.2V〜3.6VDC
消費電流 [送信時MCU動作電流含む]
40mA以下
  • 電源電圧:3.0VDC
  • RF出力:13dBm
  • 周囲温度:25℃
  • 評価治具使用時
[受信時MCU動作電流含む]
10mA以下
  • 電源電圧:3.0VDC
  • 周囲温度:25℃
  • 評価治具使用時
外部インターフェイス UART マイクロUSB Bコネクタ(USB to UART変換IC使用)
センサー 温度センサー TMP102(TI製)
モーションセンサー(加速度センサー) LIS2DH12(ST製)
温度 湿度 気圧 センサー BME280(BOSCO製)
照度センサー OPT3001(TI製)
GPS GPSモジュール GYSFDMAXB(太陽誘電製)
電源電圧
  • 外部電源使用時:DC2.2〜24V
  • USB給電時:4.75〜5.25V
  • 乾電池使用時:単4形電池3本直列
消費電力 [T.B.D]*A
動作温度・湿度 [T.B.D]-*〜*[℃]、20〜90[%](結露なきこと)
保存温度・湿度 [T.B.D]-*〜*[℃]、20〜90[%](結露なきこと)
環境対応 RoHS準拠

LPWAとは

下記はSigfoxネットワークの例です

LPWA (Low Power Wide Area)は低価格・低消費電力・長距離伝送を特長としたIoTネットワークです

Wide Area

IoTデバイス開発支援ソリューション

低消費電力

  • 乾電池で数年間稼働

IoTデバイス開発支援ソリューション

低コスト

  • 年間運用 100円〜

IoTデバイス開発支援ソリューション

通信特長

  • 1回の通信容量  12Byte
  • 通信速度     100bps
  • 通信回数(MAX)140回/日

通信規格

  • Sigfox
  • LoRa
  • WI-Fi HaLow

適したこと

  • 少量データの収集
  • 定期的なデータ収集
  • イベント発生に伴う通知
  • ON/OFF情報の通知

LPWAに適した分野

公共インフラ

  • 回収ボックス・消火栓管理・街路照明管理
  • スマートパーキング・道路標識管理
  • AED状態監視・水位モニタリング

ヘルスケア

  • 老人宅への訪問介護用
  • アラートウオッチ

農業&環境

  • ペット・家畜モニタリング・雨量計・スマートアグリ
  • 作物管理・養蜂・気象観測・風測

ユーティリティ

  • 電力スマートメーター・電力メーター
  • 水道メーター

ホーム&ライフスタイル

  • サウンドディテクター・煙検知器・水質状態監視
  • セットトップボックス用USBドングル
  • メールボックス・漏水検知・セキュリティ
  • アウトドアトラッキング

流通&B2C

  • シンプルボタン・顧客満足度データ収集

社会インフラ

  • 構造ヘルスモニタ・ガスマーカー監視
  • 盗難車追跡・資産管理・トラッキング

システム構成例
