フラッシュマイコン プログラマ/ライタ システム例

システム例

G-NETIMPRESS製品構成

型　名	製品画像	仕　様

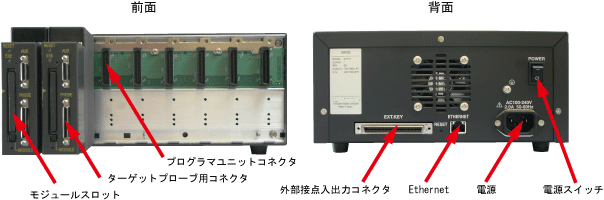

AF710		G-NETIMPRESSベースユニット 最大8個までAF720プログラマユニットを接続可能 100BASE-TXホストインターフェース 外部接点入出力コネクタ
AF720		G-NETIMPRESSプログラマユニット コンパクトモジュールスロット ターゲットプローブコネクタ
AF700		AF710とAF720(2ユニット)のパッケージ

仕様概要

1.対ターゲットシステム通信

①UART：2400,4800,9600,19200,31250,38400,57600,62500,76800bps
②CSI：62.5K,125K,250K,500K,850K,1.25M,2.5M,3.3M,5Mbps
AZ210: AF200 , NET IMPRESS

2.ターゲットシステム条件

①電源電圧範囲：3V±10%～5V±5%

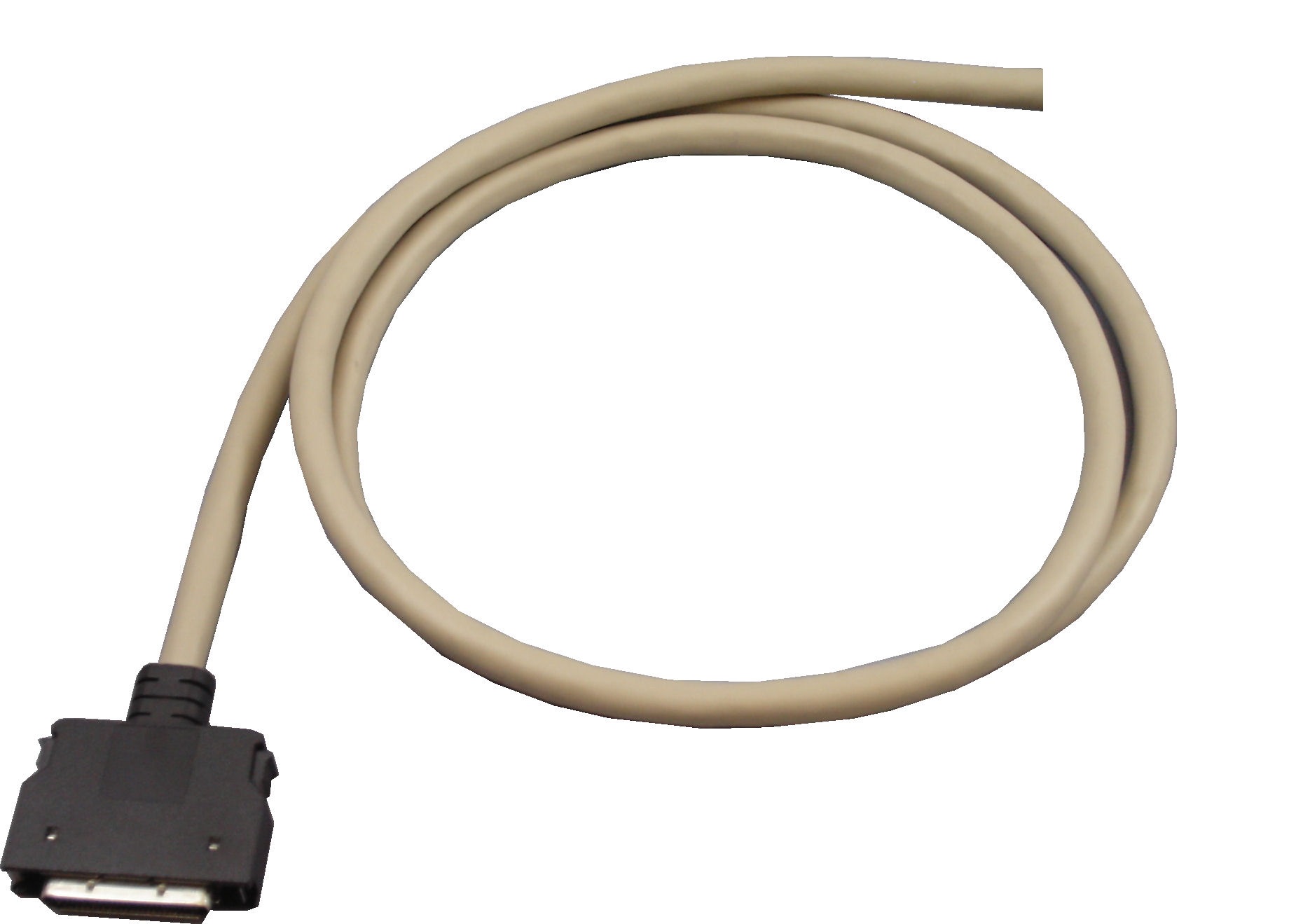

ターゲットプローブ
