システムLSI 設計・開発
ソリューションサービス

LSI設計に於いて、設計・検証フェーズを中心として構想設計フェーズから評価、量産フェーズまで、様々なフェーズでお役立ていただけるサービスをご提供いたします。

システムLSI設計ソリューションサービス

組込みシステム開発をトータルでご提供

当社は設立以来、マイコンとその周辺システムの設計、開発に関わる事業を展開しています。 システムLSIやFPGA設計、回路/基板設計といったハードウェアの設計・製造から、 そのハードウェアに適したOSのポーティング、ドライバ開発、アプリケーション開発といったソフトウェアの設計・開発まで、トータルなご対応により、高品質な組込みシステム開発に貢献します。

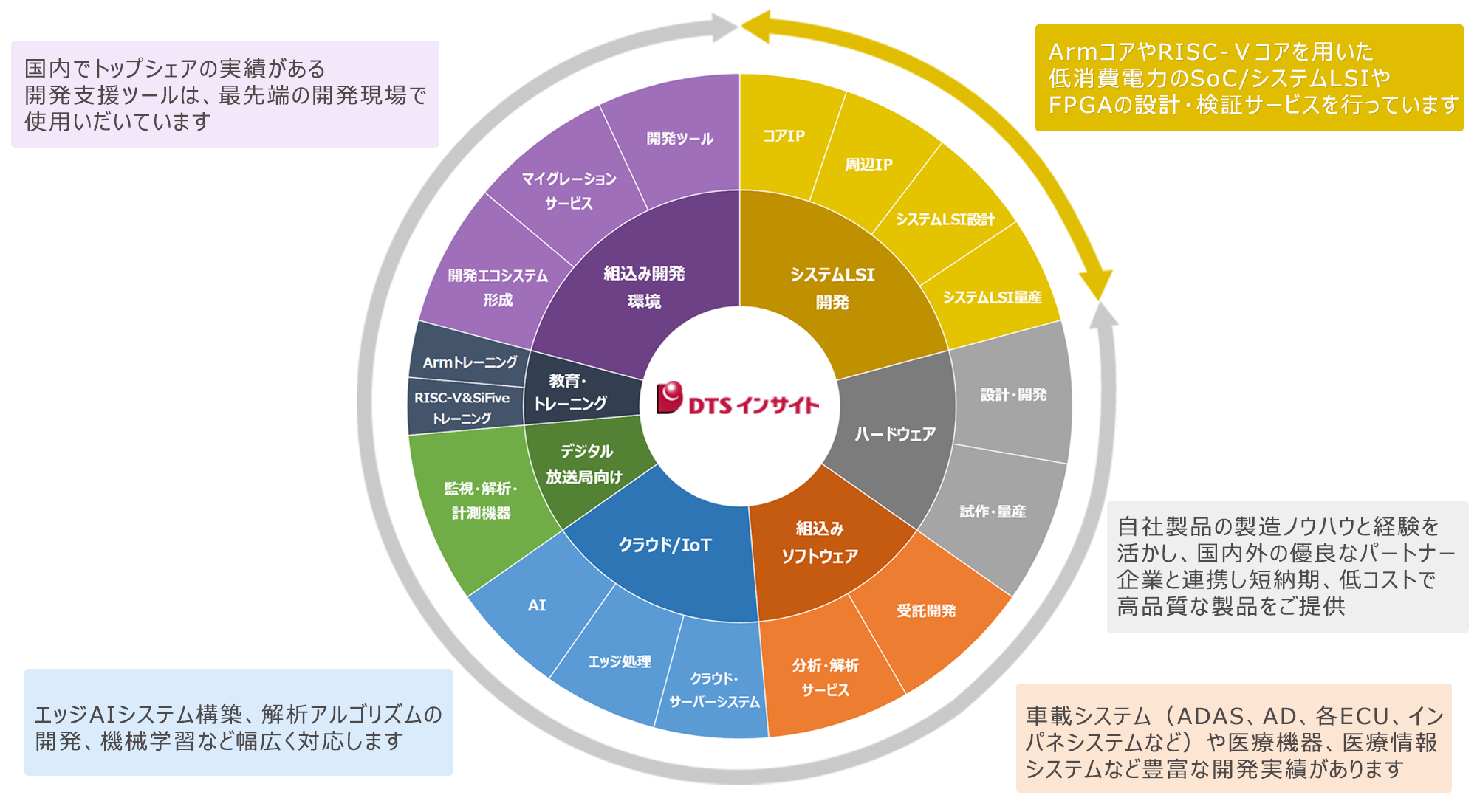

開発領域イメージ

LSIとは

シリコン基板上に、トランジスタ、抵抗、コンデンサと言った素子を集積し、回路として機能する様に配線した半導体をIntegrated Circuit(IC)と言います。 ICの中でも非常に多数の素子を集積したものを、Large Scale Integration Circuit(LSI)と呼びます。LSIには、電子機器の頭脳となるMPU/MCU、情報を記憶するメモリ、特定用途向けに設計されたASIC/ASSP、回路構成を自由に書き換えができるPLD/FPGA等多くの品種があります。LSIの中でも、多数のLSIで実現していた機能を、1つのLSIに集積したものをSoCと呼び、1つのパッケージに搭載したものをSiPやMCMと呼びます。

特長

  • 組込み開発支援ツールメーカー、Arm純正開発ツールの国内代理店として、Armコアおよび開発ツールにおける豊富なノウハウを保持
  • ハードウェア周辺のデバイスドライバーやOSポーティング等の開発実績が豊富
  • エッジからクラウド、IoTプラットフォーム、AIの開発等、幅広いソフトウェア受託開発に対応

システムLSI設計ソリューションサービス

採算性や実現可能性などを多角的に調査・分析する構想設計/Feasibility Studyの段階から開発に参画させていただく、あるいは仕様検討の段階で必ずしも要求仕様が定まっていない状況であっても、お客様と同じ目線に立ったお手伝いを得意としております。また、フロントエンド設計からバックエンド設計におけるサインオフに至るまでのトータルなご対応、小規模なASICから大規模なSoCまでの幅広いご対応が可能です。
ご要望の規模により、国内外の優良なパートナー企業と連携、プロジェクト体制を構築し、当社が責任を持ってプロジェクト管理を行う形で業務遂行にあたります。

システムLSI設計ソリューションサービス
システムLSI設計ソリューションサービス

LSI設計・検証サービス

お客様の要求仕様に沿って、LSI設計・検証サービスをご提供します。

ArmやRISC-Ⅴといったプロセッサコアを搭載したデバイスの設計、システムLSI+FPGAの組込みシステム、ロジック、アナログ設計が混在するシステム等、ご要望に応じたシステムの設計・検証を行います。低コスト、低消費電力なシステムをご提案します。

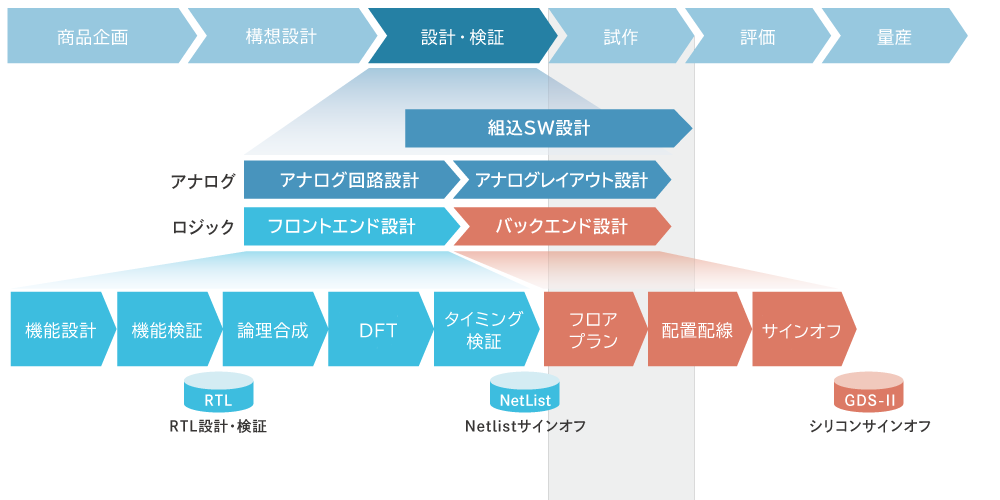

  • ロジック設計
    フロントエンド設計:機能設計、機能検証(※1)、論理合成、DFT(※2)、等価性検証、タイミング検証/静的検証(Static Timing Analysis(STA))
    バックエンド設計:フロアプラン、配置配線(Place & Route(P & R))、DRC、LVS、IRドロップ検証、Power Integrity(PI)検証、Signal Integrity(SI)検証
  • アナログ設計
    アナログ回路設計、アナログレイアウト設計、ミックスドシグナル設計

作業内容

  • RTL設計・検証、Netlistサインオフ(テープアウト(T.O.))、シリコンサインオフ

機能設計、機能検証の工程では、Verilog HDLやVHDLを用いて、RTL設計およびRTL検証を行います。

※1 静的検証(プロパティ検証(プロパティチェック))、カバレッジについてもご相談ください。
※2 テスト容易化設計(DFT:Design For Testability):Memory BIST(MBIST), Logic BIST(LBIST), Analog BIST(ABIST)を適用可能です。故障検出率の確認を行います。

LSI試作サービス

お客様の要求仕様に沿って、LSIの試作を行います。国内外の優良なパートナー企業と連携し短納期で試作を行います。

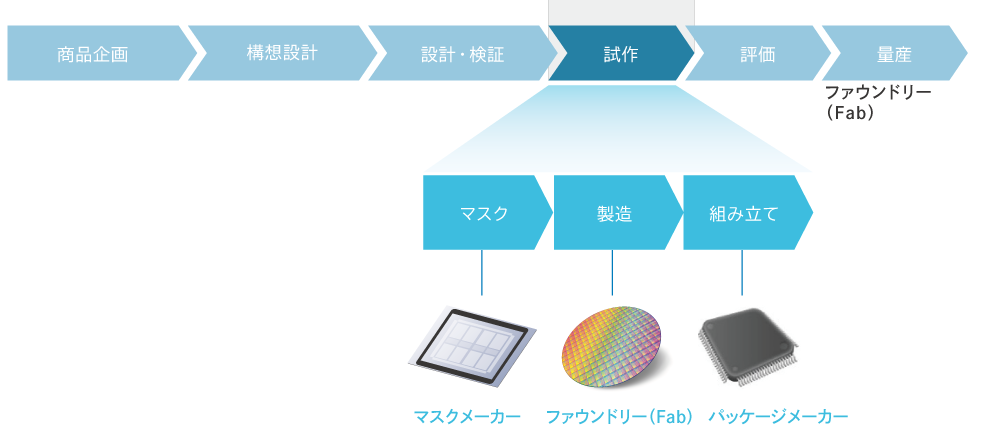

  • 試作(プロトタイプ)
    マスク、製造、組立て(パッケージ)、評価基板、LSIテスト(LSIテスターのプログラム作成含む)

FPGA設計サービス

近年、多品種小ロット生産、EOL対策といった背景や、ソフトウェアの複雑化、大規模化によるソフトウェア処理量が増大しており、複雑な処理を高速に実行するために一部ソフトウェア処理のハードウェア化といったご要望から、FPGA設計のニーズが高まっています。小規模な回路から大規模な回路まで対応可能です。

第三者検証サービス

客観的な視点からお客様のシステムの検証・評価を行うサービスです。第三者検証によって、当事者では気づかない不具合や欠陥を検出することが可能となり、お客様のシステムを高品質で信頼性の高いシステムに仕上げることに貢献します。検証に関するQ&Aやご相談にお答えするコンサルティングも承ります。

LSIマイグレーションサービス

EOL対策、入手性の高い部品への置き換え、回路基板の変更、同等の仕様や機能を維持しつつ在庫確保できる部品や安価な部品へ変更、あるいは部品が入手できなくなった古い製品を現在主流の設計を用いて、同等機能を搭載可能な設計への変更といった設計変更を実施するサービスです。高性能化、部品点数削減といったプロセスポーティングにもお応えします。また、LSIマイグレーションによるソフトウェアへの影響範囲を考慮し、合わせてソフトウェアマイグレーションサービスをご提案します。

FPGAマイグレーションサービス

古いFPGAデバイスから新しいFPGAへ置き換えたい、ASIC、SoCの回路を一部FPGAに置き換えたい、あるいはソフトウェアをFPGA化したい、といったご要望にお応えするサービスです。 昨今の半導体不足の影響、あるいはEOLによってFPGAの置き換えを検討されるお客様が増えています。当社では、FPGAマイグレーションサービスとして、お客様のご要望に応じて、各種FPGAデバイスの選定や調査からFPGA設計、ソフトウェアマイグレーションを含むサービスをご提供します。

ソフトウェアマイグレーションサービス

マイコンの置き換え、あるいはハードウェアは変更せずにOSを置き換えたい、といったご要望に対し、基礎調査や実現性の検討段階からご協力させていただくサービスです。既存システムの有識者、技術者がいないケース、あるいはドキュメントやソースコードが存在せず、システム理解が大変なケース等、システム開発のお悩み解決にお役立ていただけるサービスです。

  • 基礎調査や実現性検討、実証実験(PoC)を行った上で、OSポーティング、ドライバ開発、ミドルウェア・アプリケーション開発までトータルなご対応が可能です
  • OSを用いないベアメタル開発、マイコン周辺のファームウェア開発なども得意としています
  • Armコアから他のコアへの移植、または新しいコアへの移植といったソフトウェアマイグレーションの実績がございます

事例

  • オリジナルMPU/MCU、画像処理システム、通信用LSI、認証用LSI、車載用LSI、カメラシステム
