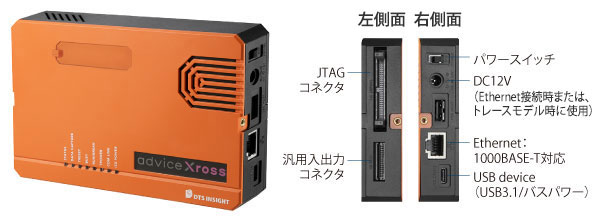

JTAGモデル
通常のデバッグに使用
拡張ユニット間コネクタにより、ユニットのスタックが可能

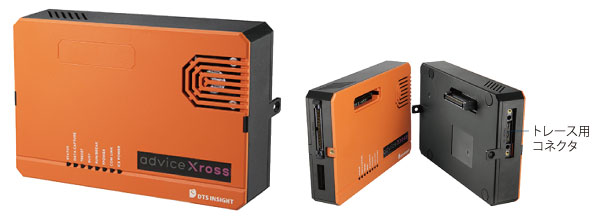

トレースモデル
大容量トレースメモリ
JTAGユニット＋トレースユニット
※トレースユニットはJTAGユニットにスタックして使⽤
製品仕様・対応情報
製品構成 （製品モデル：機能に応じてスタック可能なユニット構成）
製品仕様
| JTAGモデル | トレースモデル（JTAGモデルに接続して使用） | |
|---|---|---|
| JTAGクロック | 125MHz | ー |
| トレース方式(TPIU経由） | ストリーミング機能 | 拡張トレースメモリ収録 |
| トレースデータ信号 | TPIU接続データ：4bit | TPIU接続データ：4/8/16bit |
| トレースクロック(MAX) | 50MHz（両エッジ） | 266MHz（両エッジ） |
| トレース容量(MAX) | PC-SSD（転送速度の制限あり） | 8GB |
| マルチコア対応 | 対応数拡大(最大32Core予定） | |
| Coresight対応 | ETB,ETR,ETM,PTM,ITM,（STM：対応予定） | |
| トレーストリガ | 入力2本、出力1本、拡張出力1本 | |
| ブレークトリガ | 入力1本、出力1本 | |
| ターゲットインターフェースコネクタ | 20pin 2.54mm(JTAG/SWD インターフェース)※ 10pin 1.27mm(JTAG/SWD インターフェース) |
Mictor38pin(ETM/JTAG/SWD インターフェース) |
| 拡張入出力ポート | 信号数：16本 | |
| ホストIF | USB2.0/3.1Gen1 Ether100BASE-TX/1000BASE-T対応 | ー |
| 通信インターフェース | USB：2.0/3.1Gen1 Ethernet：10/100/1000 | ー |
| 消費電力 | 4.5W以下 USBバスパワー | 10W以下 |
| ACアダプタ | 入力：AC100～240V,50Hz/60Hz 出力：DC12V,3A (Ethernet接続時または、トレースモデル時に使用) |
ー |
| 使用環境 | 【温度】5～40℃ 【湿度】20～80%（結露のないこと、衝撃のないこと） | ー |
| 本体サイズ | W100×H26.6×D152mm | W100×H53.2×D152mm (JTAGユニット含む) |
※変換アダプタについてはこちら
動作環境
デバッガmicroVIEW-Xrossの動作環境
| サポートされるOS | Windows10 バージョン1809以降 Home、Professional (64bit) |
|---|---|
| CPU | 1.8GHz以上のプロセッサ以上を推奨 |
| メモリ | 4GB以上のRAMを推奨 |
| ハードディスク速度 | パフォーマンスを向上させるには、ソリッドステートドライブ（SSD）にWindows およびmicroVIEWをインストールしてください |
